网站导航
水性玻璃烤漆添加PEW-0251耐磨蜡粉，解决运输刮花提升抗划伤性能
发布于 2026-07-03
随着环保法规趋严和"油转水"政策深入推进，水性玻璃烤漆在玻璃容器、装饰玻璃、家电面板等领域的应用快速扩展。在实际应用和流通环节中，水性玻璃烤漆涂层在运输过程中的表面刮花问题始终是困扰涂料厂商和终端用户的核心痛点。玻璃制品在包装、码垛、运输过程中不可避免地产生物理接触与摩擦，涂层表面一旦出现划痕、磨痕，将直接影响产品外观品质和良品率。解决这一问题，需要从涂料配方层面引入耐磨蜡粉来提升涂层的抗划伤性能。
水性玻璃烤漆运输刮花问题的成因分析
水性玻璃烤漆涂层在运输过程中发生刮花，主要由以下因素共同作用：
涂层硬度不足。水性丙烯酸体系虽然具有优异的附着力和透明性，但丙烯酸类水性玻璃漆在当前市场占据68.4%的份额，其固化后涂层硬度相对有限。即便聚氨酯改性体系铅笔硬度可达3H以上、Taber磨耗值低至0.015g/100r，在长距离运输的持续振动和堆叠压力下，仍难以完全避免微划痕的产生。
摩擦系数偏高。未添加耐磨助剂的水性涂层，表面摩擦系数通常在0.25—0.35之间，两个涂层表面或涂层与包装材料之间的摩擦力较大，在运输振动中容易产生划伤。
堆叠接触应力集中。玻璃制品在运输中通常需要多层码垛，层间接触面承受较大压力。当涂层表面缺乏有效的润滑保护层时，局部应力集中区域优先发生塑性变形，形成可见划痕。
环境温湿度波动。运输过程中温湿度的变化可能导致涂层表面发生轻微软化或粘连（即防粘连失效），进一步加剧刮花风险。
蜡粉提升水性玻璃烤漆抗划伤性能的机理
在水性玻璃烤漆配方中添加耐磨蜡粉，是目前行业内公认的高效抗划伤解决方案。其作用机理主要包括三个层面：
表面富集与迁移机制
聚乙烯蜡微粉在涂层干燥固化过程中，由于密度差异和表面能驱动，蜡粒子会逐渐向涂层表面迁移富集，在涂层最外层形成一层致密的纳米级蜡质保护膜。这层"牺牲层"优先承受外部摩擦，有效保护底层涂层不受损伤。这种表面富集效应是蜡粉抗划伤功能的核心机制。
摩擦系数降低
根据BYK测试数据，在水性涂料中添加蜡助剂后，涂层表面摩擦系数可从0.30降至0.06（依据TQC-sheen划伤测试仪测试）。摩擦系数的大幅降低意味着涂层之间的滑动阻力显著减小，在运输振动条件下涂层表面不易产生磨痕。同时，爽滑手感的提升也改善了终端用户的触感体验。
硬度增强与耐磨提升
蜡微粉本身具有较高的硬度，分散在涂层中可起到"微填料"增强效应。Taber耐磨测试数据表明，蜡助剂可使涂层的耐磨循环次数提升60%，同时抗划伤性能从100g提升至900g（TQC-sheen划伤测试仪数据）。这意味着涂层能够承受更大的外力作用而不产生可见划痕，对玻璃烤漆在运输堆叠场景下的防护效果尤为显著。
PEW-0251产品技术解析
PEW-0251是南京天诗新材料科技股份有限公司自主研发的聚乙烯蜡微粉产品，专为提升涂层表面性能而设计。以下为该产品的核心技术参数：
PEW-0251的核心技术优势体现在以下几个方面：
精细粒径与集中分布。D50粒径为6μm，粒径范围较为集中，分子量整齐。精细且均匀的D50粒径确保蜡粉在水性体系中具有良好的分散稳定性，不易出现团聚或沉降问题，同时保障涂层表面光泽度不受明显影响。
高硬度与优异颗粒形状。PEW-0251具有较高的硬度，颗粒形状规则，这使其在涂层固化后能提供更有效的抗划伤和耐磨保护，优于不规则形态蜡粉的防护效果。
易分散特性。PEW-0251分子量整齐、颗粒形态好，在水性体系中容易分散，可通过多种工艺方式加入涂料配方，降低生产操作难度。
多功能集成。除核心的耐磨和抗划伤功能外，PEW-0251还提供爽滑、防粘连及耐沾污等多重表面效果，是一种高性价比的多功能助剂。
添加量与分散方法
推荐添加量
PEW-0251的推荐添加量为0.5-3%（按涂料总量计）。具体用量建议根据以下因素调整：
基础体系硬度：硬度较低的丙烯酸体系可适当提高至2-3%；聚氨酯改性体系（铅笔硬度已达3H以上）可控制在0.5-1.5%
运输距离与堆叠方式：长途运输、多层堆叠场景建议取添加量上限
光泽度要求：高光泽面漆宜控制较低添加量，避免影响表面光学效果
分散工艺
PEW-0251提供三种分散方式，适配不同生产条件：
方式一：高速搅拌直接分散。适用于小批量生产或实验室配方调试。将PEW-0251直接投入涂料中，通过高速搅拌设备分散均匀即可。此方法操作简便，但需确保搅拌速度和时间的充分性。
方式二：预分散蜡浆法。预先制备20-30%浓度的蜡浆，然后在调漆阶段按比例添加。此方法适合批量生产，可确保蜡粉在体系中分散更加均匀稳定，是推荐的主流使用方式。
方式三：研磨分散法。通过研磨机和高剪切分散设备加入。此方法可获得最佳的分散效果，但需特别注意控制研磨温度，避免温度过高导致蜡粉熔融结块（PEW-0251熔点为115°C）。
应用场景
PEW-0251的应用范围广泛，涵盖多种涂料和油墨体系：
水性玻璃烤漆。这是PEW-0251最核心的应用场景。在水性丙烯酸体系（市场份额68.4%）和聚氨酯改性体系（份额16.7%）中，PEW-0251均能有效提升涂层的抗划伤和耐磨性能，解决玻璃制品运输刮花问题。适用于各类玻璃容器、装饰玻璃、家电玻璃面板、玻璃家具等涂装场景。
木器漆。水性木器漆对表面爽滑性和抗划伤性有较高要求，PEW-0251可显著改善漆膜表面的触感和耐久性，减少日常使用中的划痕产生。
工业漆。适用于各类金属、塑料基材的水性工业漆，提供耐磨、防粘连和耐沾污保护。
油墨领域。适用于里印、表印、丝网、凸版、凹版等多种印刷工艺，提升印刷品表面的耐磨和爽滑性能。
PEW-0251也可用于水性体系，在水性玻璃烤漆中表现出良好的兼容性和分散稳定性。
蜡粉vs蜡乳液vs其他抗划伤方案对比

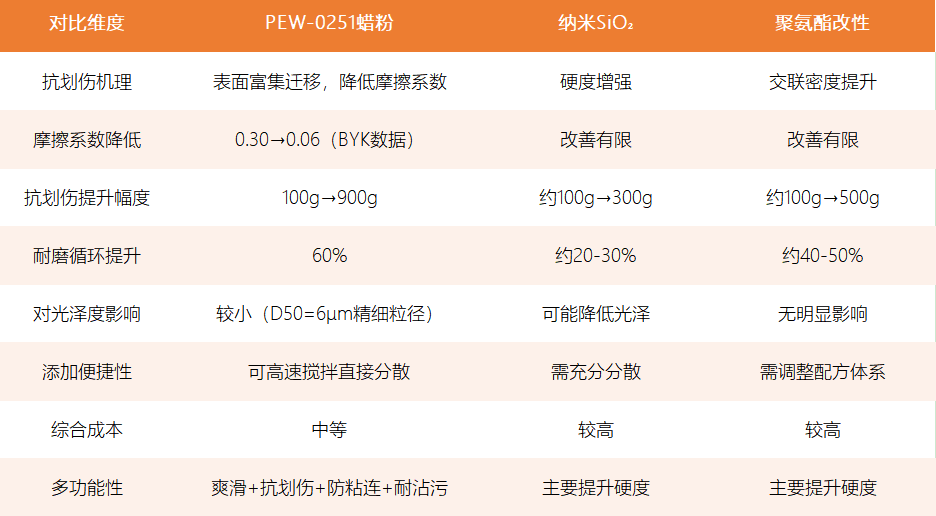

在水性玻璃烤漆配方设计中，提升抗划伤性能的方案不止一种。以下从多个维度对比主流技术方案：
对比可见，PEW-0251蜡粉在抗划伤效率、多功能集成和成本效益方面具有显著优势。蜡乳液虽然添加便捷，但由于蜡含量较低、有效成分浓度不足，抗划伤效果不及蜡粉。纳米SiO₂和聚氨酯改性方案虽能提升硬度，但对摩擦系数的改善有限，且成本较高。
不同水性玻璃烤漆体系下的添加方案推荐
丙烯酸水性玻璃烤漆体系
丙烯酸类水性玻璃漆市场份额高达68.4%，是应用最广的基础体系。建议：
PEW-0251添加量：1.5-3%
分散方式：推荐预分散蜡浆法（制备20-30%蜡浆），确保分散均匀
预期效果：摩擦系数显著降低，抗划伤性能大幅提升，满足长途运输要求
聚氨酯改性水性玻璃烤漆体系
聚氨酯改性体系铅笔硬度可达3H以上，Taber磨耗值低至0.015g/100r，基础性能较好。建议：
PEW-0251添加量：0.5-1.5%
分散方式：高速搅拌直接分散即可，体系本身硬度较高，蜡粉起辅助表面保护作用
预期效果：在已有高硬度基础上进一步提升爽滑性和抗划伤性，兼顾表面触感
高光泽装饰玻璃烤漆体系
对光泽度要求严格的装饰类玻璃烤漆：
PEW-0251添加量：0.5-1.0%
分散方式：预分散蜡浆法，严格控制添加量以避免影响光学效果
预期效果：在保证高光泽的前提下提供有效的抗划伤和防粘连保护
使用注意事项
研磨温度控制：采用研磨分散工艺时，必须严格控制研磨温度，避免超过PEW-0251的熔点115°C，防止蜡粉熔融团聚影响分散效果
添加顺序：建议在涂料生产的调漆阶段加入PEW-0251，避免在研磨阶段过早加入造成不必要的剪切生热
分散均匀性：确保蜡粉在体系中充分分散均匀，避免局部浓度过高影响涂层表面效果
体系兼容性：PEW-0251可用于水性体系，但在首次应用于新配方时，建议先进行小试验证兼容性
储存条件：产品为非危险品，纸塑复合袋包装，净重20公斤/袋，保质期2年，储存于阴凉干燥处
PEW-0251凭借6μm精细粒径、高硬度、易分散的特性，以及爽滑、抗划伤、耐磨、防粘连、耐沾污的多功能集成，成为水性玻璃烤漆配方中不可或缺的耐磨助剂。
.jpg)
南京天诗新材料科技股份有限公司深耕蜡粉领域多年，以严格的产品质量管控和持续的技术创新，为涂料和油墨行业提供高性能的蜡粉解决方案。
